智慧公厕空气传感器使用说明书（九合一）

Ø 安全信息

感谢购买和使用智慧公厕系列产品，在使用该产品之前，请务必仔细阅读本说明书并将其妥善保管。

在本说明书中您将获得如何正确使用该产品并且如何定期清洁和保养等信息。

Ø 主要安全注意事项，务必遵守

l 在打开产品包装后，请务必仔细阅读使用说明书，并按使用说明书的要求进行使用。

l 务必使用符合产品要求的电源适配器或者集中供电电路。

l 避免挤压、磕碰或损坏设备，若有损坏，请及时与经销商联系

l 清洁和保养时，请尽量拔下电源插头，并用干毛巾擦拭。

l 禁止将易燃、易爆物品如酒精、汽油等放在产品附近，以防爆炸和火灾。

l 禁止该产品放置于易燃、易爆场所或露天使用。

l 禁止将该产品长时间放置于潮湿的地方使用。

l 禁止在产品蜂巢孔处摆放物品，以免影响产品散热，缩短使用寿命。

l 禁止在产品蜂巢孔处摆放物品，以免影响产品检测准确度。

l 清洁和保养后，务必将部件晾干后使用，禁止部件未干燥前使用。

l 不要试图自己维修本产品，内有精细电路，必须委托专业技术人员维修。

l 长时间不用该产品时，务必拔下电源插头。

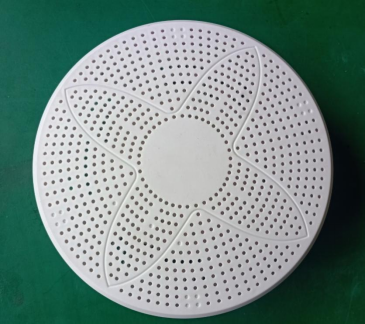

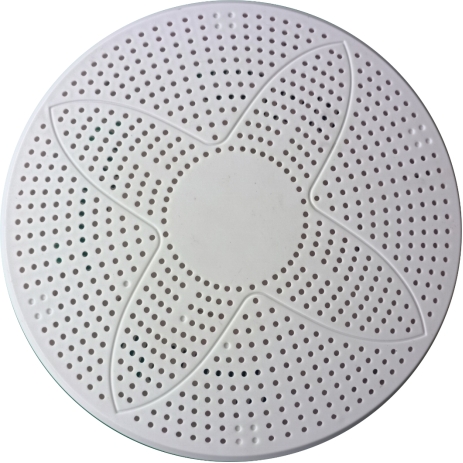

一、 产品实物图：

二，产品概述：

九合一智慧公厕环境空气质量检测传感器，内部集成32位处理器，高速处理各种气体及环境检测。

九合一智慧公厕环境空气质量检测传感器，集成有温度、湿度、氨气、硫化氢、PM2.5甲醛、二氧化碳、TVOC、光照度、数据检测。（红色的为常规默认配置）

所有传感器均有厂家进行数据校正与标定，实现高精度与高速检测，提供更稳定的空气质量数据。

集成多种数据传输方式，包括RS485、RJ45、wifi、lora、zigbee、Nblot，可根据现场环境的不同进行专业定制，以满足客户的各种要求。（红色的为常规默认配置）

安全电压DC12V供电，人体完全接触也无任何伤害，低功耗节能设计，整机功率只有2.5瓦。

独立设计允许我们将传感器置于室内任何位置，对空气质量进行实时监测。其监测数据包括温度、湿度、氨气、硫化氢、甲醛、二氧化碳、TVOC、光照度、PM2.5，基本涵盖了关于室内环境的所有指标。

集成看门狗微控器，可以安全地假设系统已挂起或以其它方式执行不下正确的情况下执行错误处理，轻松应对每天24小时实时检测环境数据。

外形尺寸：含安装孔位168mm*50mm

二、 产品参数：

三、 产品原理

采用工业级温度、湿度、氨气、硫化氢、甲醛、二氧化碳、TVOC、光照度、PM2.5检测器精确

空气检测传感器一款能实时检测空气质量的产品。其内部配备了多种气体传感器，分别有温度、湿度、氨气、硫化氢、甲醛、二氧化碳、TVOC、光照度、PM2.5的工业级传感器，能准确测量出我们所需要的检测类型的准确数值。空气质量检测仪原理为检测前端温湿度传感器、氨气、硫化氢传感器、甲醛传感器，二氧化碳传感器、TVOC传感器、光照度传感器以及PM2.5传感器的信号，通过运算放大器将传感器的微弱信号放大，并通过滤波电路去除噪声干扰，然后通过AD采集，并采用32位高精度CPU处理计算，然后转化为污染物浓度值，并上传到我们的智慧公厕主机上进行二次处理并在主界面上加以显示

四、产品使用及安装

使用时拆除所有产品包装材料，同时检查所有配件是否齐全，仔细阅读本说明书后进行安装。

安装位置：安装在检测区域内，吸顶安装或侧面上部安装，远离通风口并尽量靠近“智慧公厕主机”位置。如需增加检测灵敏度，建议侧墙安装，离地1.5米高（男厕建议安装在小便池区域内）。

供电方式：DC12V-0.5A（自带适配器或集中12V供电）

接线方式：DC12V供电电源线，根据数据传输方式的不同，其它接线也不相同，以实际定制产品为准。

四、 日常维护

保持设备表面干净整洁。清洁时不能直接或间接淋水，可用毛巾擦拭。

特别说明：建议在非工作时间段对所有设备进行断电处理，以减少因长时间处于工作状态引起的准确率降低，同时延长设备的使用寿命。
