智慧公厕红外蹲位使用说明书
2021-08-28
Ø 安全信息
感谢购买和使用智慧公厕系列产品，在使用该产品之前，请务必仔细阅读本说明书并将其妥善保管。
在本说明书中您将获得如何正确使用该产品并且如何定期清洁和保养等信息。
Ø 主要安全注意事项，务必遵守
l 在打开产品包装后，请务必仔细阅读使用说明书，并按使用说明书的要求进行使用。
l 务必使用符合产品要求的电池供电。
l 避免挤压、磕碰或损坏，若有损坏，请及时与经销商联系
l 清洁和保养时，请不要用水冲淋，使用毛巾擦拭。
l 禁止将易燃、易爆物品如酒精、汽油等放在产品附近，以防爆炸和火灾。
l 禁止该产品放置于易燃、易爆场所或露天使用。
l 禁止将该产品长时间放置于潮湿的地方使用。
l 禁止在产品前方摆放物品遮档红外线，以免影响产品准确性。
l 清洁和保养后，务必将部件晾干后使用，禁止部件未干燥前使用。
l 不要试图自己维修本产品，内有精细电路，必须委托专业技术人员维修。
l 长时间不用该产品时，务必取下电池或拔掉电池接头。

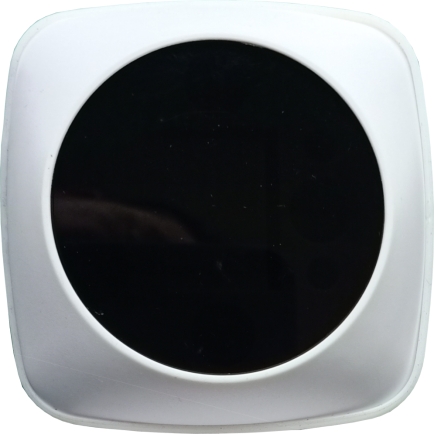

一、 产品实物图：
二，产品概述：
独立自主研发，自主设计，自主外观、方便灵活客户功能定制；采用国际先进DSP时序处理技术与进口处理器相结合，使传感器达到极低的功耗，正常使用功率只有1.2毫瓦，检测距离最远可达2米；美国原装进口红外检测探头，检测距离稳定，不受强光影响，不受环境温度与温度影响；内部专利结构，增强光学红外透镜加光学滤光片，使检测物体影响基本不发生变化，即使是黑色毛皮影响也控制在10%以内；低功耗节能设计，内部集成多种供电方式，可使用4节AA电池供电，正常使用可达半年以上；内部集成联动控制系统，可联动控制有人无人信号指示灯；高速处理器，检测时间小于1秒、；集成状态指示系统，有人绿灯指示，无人红灯指示；内部集成进口低频无线传输系统，无线功率可达20DBI，最远传输可视距离可达3KM；外壳采用防水设计，即使水冲、水淋，设备也能操持正常状态检测；背贴式进口3M胶安装方式，不破坏现有装修；小体积设计，检测于无形；外形尺寸：70mm*70mm*35mm。
二、 产品参数：
说明 | 备注 | |
型号 | IRC-02 | 4节5号AA电池供电 |
检测距离 | 0-2米 | 距离可调 |
检测电流 | 200uA-300uA | 与检测距离有关 |
无线工作频率 | 433Mhz | 国内免费频道 |
无线发射电流 | 120mA | |
无线发射距离 | 可视距离3000M | 20 DBI功率时 |
无线可否穿墙 | 可穿墙 | 根据现场情况而定距离 |
电池使用时间 | 大于6个月 | 每天100人次 |
工作指示灯 | 红灯有人、绿灯无人 | 无线发送信号 |
低电压报警功能 | 支持 | 红绿灯交替闪烁 |
联动控制 | 可联动显示有人无人 | 服务器界面显示 |
外接接口 | 支持外接红绿灯显示 | IRC-03支持 |
安装高度 | 距离地面40CM | |
定制功能 | 支持定制 | |
安装方式 | 3M胶粘或螺丝固定 | |
防水功能 | 防淋水、防冲水 | 短时间 |
检测更新时间 | 小于2秒 | |
外形尺寸 | 70mm*70mm*35mm | 长X宽X高 |
三、 产品原理
采用红外漫反射方式检测设备正前方是否有物体存在，通过Lora无线组网方式实时将检测状态传输到智慧公厕网关。
四、 产品安装
使用时拆除所有产品包装材料，同时检查所有配件是否齐全，仔细阅读本说明书后进行安装。
安装方式：侧墙安装，双面胶固定，安装在检测蹲位后面墙壁上，离地40cm左右高度；若有红外感应冲水设备，应与其它红外感应设备间隔10cm左右。
供电方式：电池供电（自带电池或2节14505M电池）
接线方式：采用lora无线传输方式，电池供电，无需其它接线。
五、 日常维护
如果设备检测不准确时，多数情况是由于设备电池电量不足引起，可更换电池后再测试。
保持红外蹲位传感器中心区域的干净整洁，不要有杂物遮挡红外。
清洁时不能直接或间接淋水，可用湿润毛巾擦拭。
