智慧公厕红外计数器使用说明

Ø 安全信息

感谢购买和使用智慧公厕系列产品，在使用该产品之前，请务必仔细阅读本说明书并将其妥善保管。

在本说明书中您将获得如何正确使用该产品并且如何定期清洁和保养等信息。

Ø 主要安全注意事项，务必遵守

l 在打开产品包装后，请务必仔细阅读使用说明书，并按使用说明书的要求进行使用。

l 务必使用符合产品要求的电池供电。

l 避免挤压、磕碰或损坏，若有损坏，请及时与经销商联系

l 清洁和保养时，请不要用水冲淋，使用毛巾擦拭。

l 禁止将易燃、易爆物品如酒精、汽油等放在产品附近，以防爆炸和火灾。

l 禁止该产品放置于易燃、易爆场所或露天使用。

l 禁止将该产品长时间放置于潮湿的地方使用。

l 禁止在产品对射区间摆放物品遮档红外线，以免影响产品准确性。

l 清洁和保养后，务必将部件晾干后使用，禁止部件未干燥前使用。

l 不要试图自己维修本产品，内有精细电路，必须委托专业技术人员维修。

l 长时间不用该产品时，务必取下电池或拔掉电池接头。

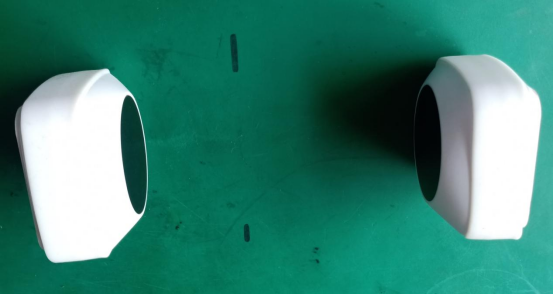

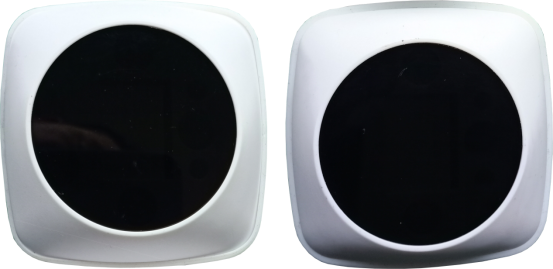

一、 产品实物图：

二，产品概述：

独立自主研发，自主设计，自主外观、方便灵活客户功能定制；11年客流统计经验，第8代全新的产品，低成本、免布线。专利产品，技术保障，精确计数，专利号（ZL201520001308.8）。采用国际先进DSP时序处理技术与进口处理器相结合，使传感器达到极低的功耗，正常使用功率只有1.2毫瓦。DSP逻辑判断技术，精准统计入厕人数。专利结构，增强光学红外透镜，使红外对射检测距离稳定可达20米、光学滤光片与进品（美国威世）进口红外传感器相结合，即使户外强光也能正常使用，完全不受太阳光线影响。低功耗节能技术，供电只用4节普通AA电池，无需专用电池，正常使用可达半年以上，大大节约使用成本与施工布线成本。内部集成进口低频无线传输系统，无线功率可达20DBI，最远传输可视距离可达3KM。背贴式进口3M胶安装方式，不破坏现有装修，2分钟安装完成。小体积设计，检测于无形；外形尺寸：70mm*70mm*35mm。

二、 产品参数：

三、 产品原理

采用红外对射方式检测是否有人通过，当有人通过时会阻断红外对射，即判断为有人通过，阻断一次判断为一人通过，通过Lora无线组网方式实时将检测状态传输到智慧公厕网关。

四、 产品安装

使用时拆除所有产品包装材料，同时检查所有配件是否齐全，仔细阅读本说明书后进行安装。

安装方式：安装在进出通道两侧，检测区间无障碍物遮档，双面胶或螺钉固定，高度离地110cm左右；

供电方式：电池供电（4节5号AA电池）

接线方式：采用lora无线传输方式，电池供电，无需其它接线。

五、 日常维护

保持红外蹲位传感器中心区域的干净整洁，不要有杂物遮挡红外线。

当设备计数不准确或不计数时，请检查设备电池是否电量不足，可以更换新电池再观察。

清洁时不能直接或间接淋水，可用湿润毛巾擦拭。
