智慧公厕运营系统参数报告2

3.1 智能导视系统控制主机

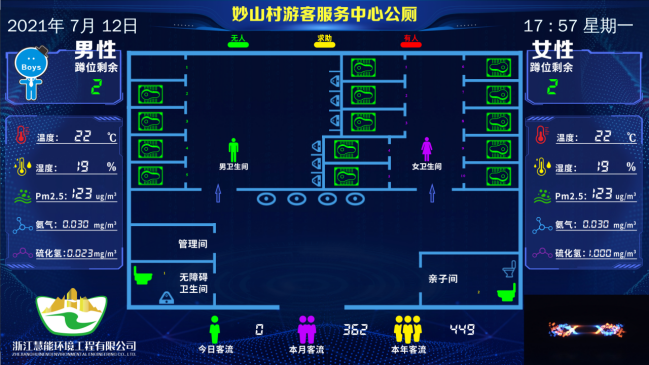

智能公厕导视系统控制机，是智慧卫生间管理系统的总控主机。总控主机接收所有前端智能传感设备采集的数据（包括客流数据、厕位使用信息、网关设备数据、温湿度数据、气体检测数据、光照度数据等），并对数据进行本地处理，同步向云端平台回传各类数据。同时，总控主机将处理后的数据通过HDMI接口接入LED信息导视大屏显示输出。

图例：智能导视系统控制机

智能导视系统控制机主要参数如下：

① 通讯接口：支持1组二总线接口、2组RS232接口、1组100M网口以及WIFI无线接口；

② 系统响应时间：在系统正常运行情况下，信息从分控采集器到达信息发布终端显示的时间小于50ms；

③ 信息存储：系统具有人流量信息存储功能。对采集到的人流量数据进行存储备份，在断电的情况下，原始信息保存工控机，数据科研下载及上传；

④ 传输可靠：误码率小于1/10000；

⑤ 机箱尺寸：650*550*300mm（可按客户定制）；

⑥ 供电：AC220V±15%，50Hz。

3.2 双色有无人指示牌

双色有无人指示牌，颜色为红绿双色显示，由主控制器对其进行感应控制。当无线门锁状态开关监测到有人占用（或无人占用）厕位后，将信息无线传输给主引导控制器，并触发厕位状态显示红灯（或绿灯）。

安装位置：厕位门头或隔断夹板上，卡扣式安装。

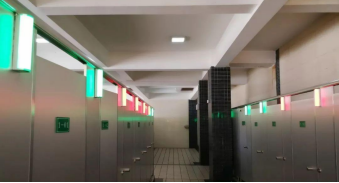

图例：厕位状态指示牌

厕位引导牌参数：

① 尺寸：180×42×42mm；整体为长条形，表面光洁呈圆弧形；

② 发光光源：状态显示器发光光源应采用1红1绿双色表贴LED，红色代表有人，绿色代表无人。

③ 亮度：状态显示器应由多粒LED组成的，发光部分单位面积的最小发光亮度大于150cd／m2 ，最大发光亮度小于600cd/m2。

④ 视认角：大于170°；视认距离：1～30m；

⑤ 通信方式：433无线

⑥ 供电电压：DC24V ；

⑦ 产品功率：≤3W 。
