智慧公厕建设方案

智慧公厕

运用公厕物联网关实现人员上岗情况、公厕气味等级、人流量、蹲位数量监测以及公厕引导等功能，实现公厕的综合管理。

一、公厕基础信息

1.公厕台账管理

建立公厕数据库，具体信息包括：标识码、公厕名称、市县（区）法定名称、 街道（乡镇）法定名称、居委会（村）法定名称、人流量、地址、所有权归属分 类代码、启用日期、公共厕所类型、公共厕所等级等。

1.2公厕保洁管理

公厕保洁管理通过移动巡检技术与定位技术将保洁人员对公厕保洁信息进行实时上传。通过地图形式实时查看公厕保洁排班人员的位置与公厕的地理位置坐标进行比对，自动判断公厕保洁情况，并使用不同颜色展现公厕的保洁情况。同时将保洁的次数进行自动记录、上传。

二、公厕事件中心

2.1实时告警

对来源于物联网监测自动上报的公厕管理事件信息进行统一的采集与登记，形成统一监管入口，并可对各类事件进行审核，确定问题处置要求。

2.2事件处理

对不同类型的报警信息进行的具体处置方式。主要的处理方式包括温馨提醒、自行解决、工单登记、忽略和误报。

温馨提醒，可以通过短信的方式告知该公厕的相关保洁人员和责任单位，并进行及时处置。

工单登记，可以对一些不能得到及时处置的告警信息和数字城管系统进行对接，直接进行工单派遣。

2.3事件反馈

对于公厕告警事件的处置结果有个及时的反馈，主要的事件反馈状态包括已短信通知、已工单派遣，已处置完成等。

2.4告警管理

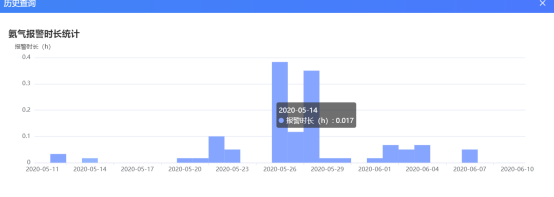

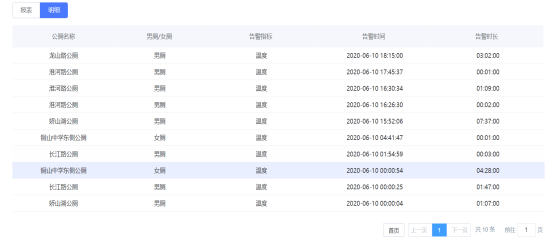

支持查看告警记录的详细信息，包含公厕名称，男/女厕，告警类型、区域告警时间、告警时长等支持大图展示违规抓拍图片；支持展示违规记录条数以及报表模式。参考图纸如下：

2.5公厕智能考核

汇总公厕人员到岗情况、气味监测数据、公厕巡更数据、公众评价数据，按照不同比重并进行量化，实现公厕综合考核。

三、公厕一张图

3.1GIS一张图

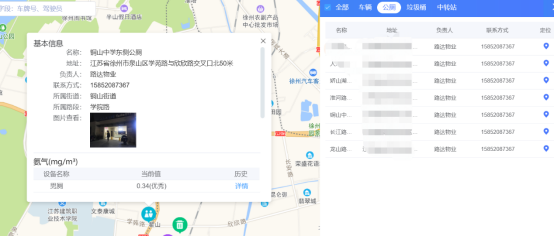

基于GIS地图实现对公厕点位的展示功能，同时以不同颜色区分显示报警、正常状态的公厕图标。同时，在地图右侧显示公厕的具体信息列表。具备地图定位功能，显示公厕的具体信息，主要包括名称、地址、负责单位、所属单位等信息你，以及该公厕配置的物联传感的关键参数，点击详情，可以查看所有相关监测参数。参考图纸如下：

3.2决策分析一张图

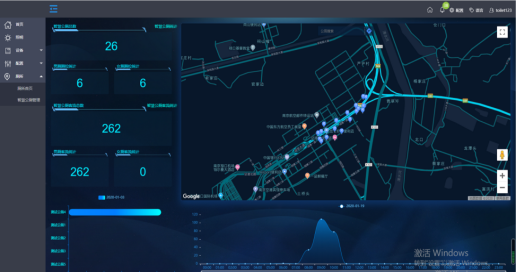

对辖区管理的所有公厕的考核指标、当前保洁人员的在岗情况，公厕的总体人流量情况、以及报警信息处置情况等进行综合展示，并可以数据下钻具体到某一个公厕的情况。参考图纸如下：

四、物联网监管

4.1人流量检测

在公厕男女公厕入口处安装双目网络摄像机，实现公厕使用情况的汇总统计，统计数据通过公厕工控机实时传输至系统中，系统中自动汇总统计公厕每天使用人次，数据与台账中预设数据形成比对，判断公厕使用频次。

采用垂直双目网络摄像机集成了视频采集、智能编码压缩及网络传输等多种功能的数字监 控产品。垂直双目网络摄像机采用新颖独特的外观设计，支持客流量统计功能，适用于精确客流量统计场所。优势：安装方便（吸顶安装），计数准确，体积小，易安装；测温范围广、误差小，测温精度高，响应快等优点。

4.2蹲位检测

 公共厕所空间较小，数量少，资源分配不合理，导致如厕拥挤，给监管人员带来很大的难题，通过红外线探测、zigbee/lora无线技术，24小时实时监测厕位的占用情况，并将监测的结果同步至手机端、管理端及引导端，实时监测厕位的使用动态，探测是否有人正在使用厕所。

能够对厕位的使用状态进行实时的监测，探测是否有人正在使用厕所，实时性、准确性高，抗干扰能力强，厕位使用状态无线上传至云平台。并同时在厕所的每个蹲位门外安装一个有无人指示灯，厕位有人时，门锁联动指示灯显示为红色/绿色。参考图纸如下：

4.3公厕环境监管

厕所整体环境对如厕者的体验主要由NH3和H2S、温度和湿度组成，例如管理不善的厕所产生强烈恶臭气味，使人感到恶心、呕吐、头疼，严重的可于短时间内致命。公厕保洁质量实时监管包括公厕气味实时监控，通过臭气探头实时探测公厕气味，系统中设置气味等级，探头探测到以后系统判断气味等级，设置气味阈值，超出阈值时进行除臭措施的启动处理。

4.4满意度评价器

用户满意度评价系统，是为了方便市民向养护、监管单位反馈公厕的养护状况，市民如厕结束后可以触摸屏上对厕所进行评价，选择“非常满意、一般、不满意”这三个选项中的一个，这样管护单位可以根据后台统计数据第一时间对不足的地方进行整改。

4.5紧急报警

厕所紧急报警系统适用于在发生突发状况下的报警使用，在每个厕所隔间内安装报警按钮，紧急和声光报警器相连接，当发生紧急情况时，触发按钮，报警器发出报警。并且报警器信息通过无线上传到软件平台。

4.6烟雾感应器

一般情况下,烟感报警器是不会对香烟的烟雾发出响应的,除非产生的烟 雾非常浓重,例如,许多抽烟者厕所抽烟就可能导致破坏环境和以外的火灾，烟雾报警器能够探测烟雾，及时发出报警。在报警时，它发出尖啸刺耳的声音，直到烟雾散去。防患于抽烟破坏环境和以外的火灾发生。

4.7水浸

水浸传感器是通过传感线缆来进行泄漏监控的。主要是用来监测一些地方是不是有水，就像是一个检测员一样，时刻守卫着工作岗位处人们的安全。

4.8大屏引导展示

厕位引导大屏可动态显示厕位平面图、厕位占用信息、厕内环境信息、公告信息，以及其他多媒体信息等。厕位引导大屏可以支持3D平面图显示、或2D平面图显示，厕位引导大屏显示内容支持云端远程配置，可随时调整显示内容或信息。支持用户自定义内容显示、自定义设计界面。智慧厕所系统通过网关汇聚所有的数据，数据通过TCP/IP传输到厕所外的一体机上，一体机上安装APP的智能电视及客户端，一体机将数据实时的展示出来。参考图纸如下：

4.9公厕导航

为用户方（民众）提供更便利的用厕导航服务，包括周边最近的厕所搜索、路径导航指引、厕所繁忙度、公厕保洁情况、温湿度情况、臭气监测情况等查询。同时平台支持标准接口API开放，可和第三方平台实现数据对接。

5.0 空气除臭机

定时工作去除厕所里面的各种异味，氨气 硫化氢等有毒气体。
